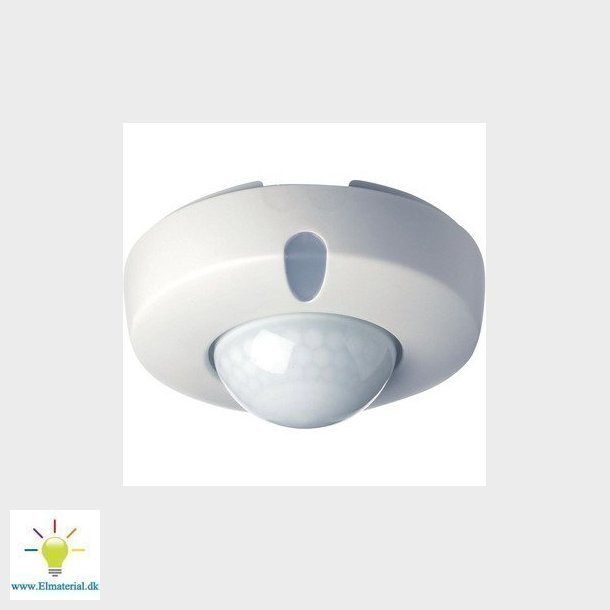

Bevægelsessensorer PIR 360° (230 V AC) til indendørs lys- og ventilationsstyring
Sensor PIR 360° fås i 2 varianter:
Type 41-300 - Til bevægelses- og dagslys styring (1 kanal)
Type 41-320 - Som 41-300 men med et ekstra potentialfrit udgangsrelæ til ventilationsstyring (2 kanaler)
Glemmer man at slukke manuelt, når lokalet forlades - slukker lyset automatisk efter den indstillede tid.
Følsomheden kan om nødvendigt indstilles efterfølgende.
For at undgå uønsket tænding i bestemte områder, kan sensoren afdækkes med en medfølgende afdækning.
Manuel styring via tryk
Kort tryk (0,5-2 sek) lyset kan slukkes når lokalet forlades.
Konstant tænd ved langt tryk > 2 sek (Returnerer selv til “auto” igen ved kort tryk)
Konstant sluk ved langt tryk > 2 sek (Returnerer selv til “auto” igen ved kort tryk).
TEKNISKE DATA
» Indgang
Forsyningsspænding: 230 V ±10% 50 Hz
Effektforbrug: max 1 W
» Udgang
Relæ kontakt NO, µ10 A, 250 V AC
Max belastning:
Glødelamper: 2.300 W
Lysrør: 1.200 VA
Kompensations kapacitet: 140 µF
Sparelamper: 18W / 58 stk.
Lavvolt - induktiv (ringkerne): 500 VA
Lavolt - elektronisk trafo: 1.200 VA (11 stk a 105 W)
Halogenglødelampe 230V: 2.300 W
Max. indkoblingsstrøm: 80 A/ 20 ms
» Performance
Detekteringsområde: 360°
Rækkevidde kropsbevægelser: 140 m²
Rækkevidde småbevægelser: 9 m²
Tidsforsinkelse: 1...30 min.
Luxområde: 10...1.000 lux
Hysterese: +10%
Kapslingsklasse: IP 20
Farve: RAL 9010 (hvid)
Kabeldimension maks.: 2 x Ø 12 mm
Monteringshøjde på loft: 2,5 - 3 m
Omgivelsestemperatur: -5°C...+50°C
» Godkendelse
CE iht.: EN 60669-2-1
Parallelkobling
2 sensorer på samme tænding vil give en uhensigtsmæssig
styring og må derfor frarådes.
Egenskaber
- Automatistænosluk
- 360detekteringsvinkel
- Detekteringsområd14m²
- Registreresmåbevægelseeområdpm²
- Ekstrspare-funktionLysekaogsslukkemanuelnålokaleforlade
